武汉龙电电气LD2004电缆故障检测仪实录：定点误差0.3米
电缆埋在地下两米，跳闸之后尤为贵的那部分时间到底花在哪儿?干过的班组心里清楚，多半不在开挖，在找位置。挖错一个坑，路面恢复、绿化赔偿、交通协调跟着全来，更别提多停的那几个小时电。所以抢修能不能快，关键看一台电缆故障检测仪能不能把两步都做实：粗测把范围压到几十米以内，定点把范围压到半米以内。下面这两个现场，一个来自南方某市供电局的35kV线路，一个来自湖北一家重型装备制造企业的厂区10kV电缆，碰的都是难缠的高阻闪络，处理过程里用到的参数和判断依据都写下来了，可以逐条对着看。

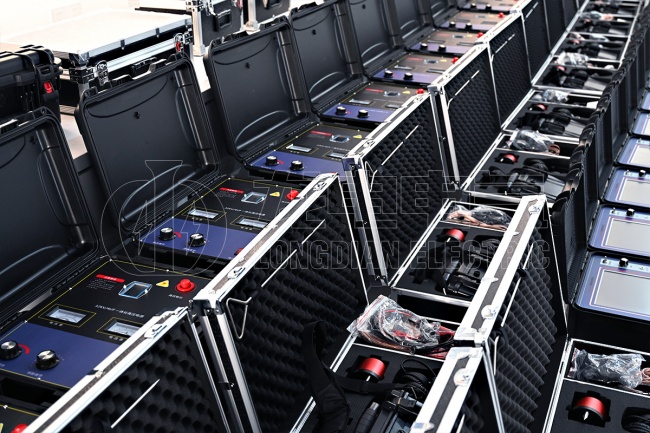

先把方法摆清楚，后面的数字才有参照。粗测用的是多次脉冲法：高压冲击让故障点击穿放电的瞬间，仪器同步发出多个低压脉冲并采集反射波形，故障点的反射特征被拉成类似短路故障的波形，判读难度比单次冲闪法低一截。武汉市龙电电气设备有限公司研发生产电缆故障检测仪已有20年，LD-2004多次脉冲电缆故障检测仪适用110kV及以下不同等级、不同截面、不同介质和各种材质的电力电缆，故障类型明确含开路、短路、低阻、高阻泄漏和高阻闪络五类，顺带也能测电缆长度和波速。量程分成八档，从50m一直到60km，配七种测试脉冲，长电缆测得远和短电缆无盲区这两件事不互斥;双游标能精确到1米卡位，测试精度和分辨率都标到1米，自动判距可以直接把距离读数打在屏幕上。波形这块，故障相与好相全长开路波形能同屏对比或叠加对比，也可以随时调出若干个接近标准的波形来比较。波速一直是测距误差的老来源，机器里预设了四种常见介质波速，遇上非标介质还能在已知长度的电缆段上实测波速再代入计算。操作和显示是10.4英寸彩色触摸屏加物理增益旋钮，戴薄手套也能拧;内置电池连续工作4小时以上，波形和数据存在机内，也能用USB拷走。
南方某市供电局那条35kV交联聚乙烯电缆是在运行中跳的闸，全长约2.3公里，其中一段走在城市主干道下面。局里先按经验判断为高阻闪络性故障——这类故障的麻烦在于绝缘电阻高，低压脉冲打过去几乎收不到有效反射，电桥法和脉冲法在它面前基本使不上劲。现场用这台电缆故障检测仪对故障相做多次脉冲测距，仪器自动捕获到多个有效反射波形，同屏比对之后自动判距给出872米的读数，从接线到读数不到8分钟。
872米是沿电缆走的里程，不是地理上的直线距离，落到地面还得靠声磁数显同步定点仪沿路径一点点挪。这套定点单元的数字屏直接显示探头和故障点之间的距离，量程0.1米到99.9米，粗测误差小于10%、定点误差小于0.1米。现场沿着电缆走向移动探头，读数从99.9米一路收到0.3米，在绿化带下方开挖，挖出来是中间接头击穿，实测测距误差0.6米。这一轮定点之所以收得住，抗干扰那部分是前提：定点仪用工频自适应对消加高工频陷波把50Hz工频干扰压下去，抑制量大于40dB，再用声电同步接收把车辆和机械噪声隔开，主干道边的环境噪声没有把读数带偏。这一次从测距到恢复送电2.8小时，比该局以往同类故障的8小时缩短约65%，全程只开挖了一处，开挖面积减少约70%。
第二个现场卡住的地方不在故障类型，在敷设方式，同一台电缆故障检测仪在这里碰的是另一种难法。湖北那家重型装备制造企业厂区里一条10kV地埋电缆突发跳闸，全长约1.5公里，其中一段浇在水泥管道里。客户用常规仪器已经判断出是高阻闪络，但定点那一步卡死：高压冲击闪络的时候，故障点周边近10米范围内的地表到处都能听到“啪啪啪”的放电声，整段电缆跟着一起振，纯靠听声音的声测法分不出哪个是真点。按当时的判断，极坏的情况是要把十米范围的水泥路面整片破拆，工期得预留两天。
武汉龙电电气技术团队到现场后分三步推进。主机先粗测，多次脉冲法自动判距显示故障点在1035米处;接着沿地面做路径复核，用定点仪内置的65kHz电磁传感器探测电缆走向和埋设深度，确认和水泥管道的位置对得上，免得把里程套到错误的路径上;收尾才是精确定点，声磁同步和震动分析一起上——探头放在水泥管正上方的地面，冲击放电时数字屏读数从99.9米逐步收敛到0.3米，同时用震动波形把周围10米范围内的全电缆振动伪响声排掉，锁定真正的地震波峰值点。开挖在0.3米处进行，破除水泥路面约0.5平方米，挖开是中间接头击穿，实测误差小于30厘米。粗测用时6分钟以内，高阻闪络测距误差0.5米，避免的破拆面积约90%，节省施工和路面恢复费用约4.2万元，整个抢修含开挖、修复、回填4小时结束。客户事后只说了一句实在话：“10米范围内全是啪啪声，本以为要挖一条沟。”
两个案例摆在一起，共同点是都栽在高阻闪络上，也都卡在临门一米。粗测解决的是能不能测出来，靠多次脉冲法、七种测试脉冲和八档量程把高阻故障的反射特征做出来;定点解决的是能不能信这个点，靠数显读数、声电同步和震动分析把判断从耳朵经验变成可以复核的数据。挑电缆故障检测仪的时候也该照着这个逻辑来，别只盯着主机标称的MAX测距——真正决定抢修时长的是定点单元的分辨率和抗干扰能力。LD-2004配套的定点仪打开电源开关就能用，不用换挡也不用作功能选择，电缆沟内架空的封闭性故障只需把传感器贴到电缆本体上，就能直接显示故障距离和方向;内置可充电池连续工作12小时以上、功耗不大于0.7瓦，一天出几趟工不用中途补电。
设备终是要交到人手里长期用的，用得久的反馈比参数表更能说明问题。武汉市龙电电气的电缆故障检测仪在供电公司、变电站和光伏电站这三类场景里都有长期在用的班组，侧重点各不相同：供电公司抢修班组盯的是从测距到送电的总时长能不能压下来，上面那个2.8小时就是他们的标尺;变电站运维侧更在意强工频干扰环境下定点读数稳不稳，声磁同步的数显读数让他们不用完全依赖听力;光伏电站的方阵区电缆长、分支多，看重的是路径探测和长距离粗测能不能一次跑通，不至于把整片方阵区翻一遍。国网、南网各级供电公司、发电集团、电力工程总包商，以及平高、西电这类高压开关整机厂，都在长期使用的名单里。技术培训、判不了的直接讨论波形、计量校准怎么走流程，都由厂家技术团队直接对接使用班组。
把两个现场的顺序倒过来看，方法本身并不复杂：先用多次脉冲法把故障点压到几十米，再用声磁数显把范围收到半米，接着才动土。真正拉开差距的是每一步有没有能核对的数字，872米是一个数，0.3米也是一个数，中间不需要靠猜。武汉市龙电电气设备有限公司研发生产电缆故障检测仪二十年，说到底就是把这两个数落到现场的每一处细节打磨稳。
