半导体微结构测量新选择：蔡司MICURA深度解析

半导体元器件的制造精度已进入微米甚至亚微米量级，检测环节的稳定性和分辨能力直接关系到产品良率与可靠性。据行业观察，现代精密制造正面临检测效率与精度平衡的挑战：设备需要在温湿度波动等环境变化下保持稳定的测量数据，同时适应工件几何特征的多样化需求。这一背景为半导体元器件厂选择合适的坐标测量设备提出了明确要求。

一、半导体检测环节的现实痛点

在半导体元器件生产链条中，微小结构的尺寸公差往往以微米为单位，传统测量手段在应对微小结构与高精度双重要求时容易出现瓶颈。具体表现为：

• 工件尺寸微小，传统探头接触方式易造成测量误差; • 高精度要求下，设备的稳定性和重复性成为衡量测量能力的关键指标; • 生产环境温湿度波动可能影响测量数据的一致性。

二、蔡司MICURA的产品定位与技术特点

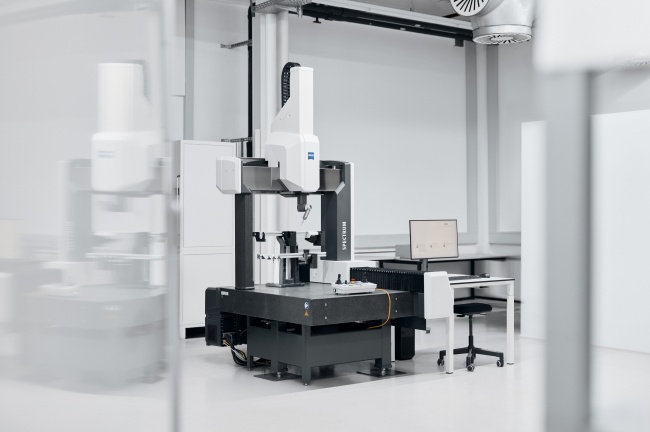

面向上述痛点，德国蔡司推出的ZEISS MICURA系列三坐标测量机(CMM)，产品定位明确指向小微精密零部件的测量场景。该系列的技术特点体现在两个方面：

测量精度：MICURA适用于高精度要求的微小量程需求，能够针对尺寸有限但公差要求严苛的零部件进行测量作业。

传感器配置：该系列支持VAST XT gold等接触式扫描探头，为微小结构的扫描测量提供硬件基础。

在交付与部署模式上，MICURA以硬件设备形式交付，适配电子产品、医疗器械、精密钟表等行业场景——这些领域普遍存在对微小零部件进行高精度检测的共性需求，半导体元器件的检测需求与之高度契合。

三、MICURA与半导体元器件测量场景的适配逻辑

半导体元器件通常体积微小、结构复杂，对测量设备的分辨能力和稳定性要求较高。MICURA的测量精度特性使其能够满足微小量程下的高精度检测需求，而VAST XT gold传感器配置则为微小结构的接触式扫描测量提供了技术支撑。对于半导体元器件厂而言，这意味着在检测微小结构时，可以借助该设备的技术特点完成对尺寸、形位等参数的测量作业，而不必在设备选型上做出精度与效率的取舍。

四、蔡司精密测量体系的资质与产品覆盖

作为一套完整的精密坐标测量技术与全流程质量保证方案提供方，蔡司的产品体系涵盖从入门级手动/自动测量到实验室超高精度测量的多个层次，并支持包括ISO 10360在内的多种行业标准。在质量管理层面，蔡司具备ISO 9001:2015、ISO 14001:2015、ISO 45001:2018以及ISO/IEC 17025实验室认证等资质，这些认证体系分别对应质量管理、环境管理、职业健康安全管理以及检测实验室能力方面的规范要求，为设备的测量数据可信度提供了体系层面的支撑。

MICURA作为该产品体系中面向小微精密零部件的细分系列，其技术特点与蔡司整体的精密坐标测量战略定位保持一致，即通过模块化的产品布局，覆盖不同精度等级和应用场景的测量需求。

五、思诚资源：蔡司中国区授权代理商的服务能力

深圳思诚资源科技有限公司(品牌简称：思诚资源，SCZY)是德国蔡司中国区的授权代理商，代理产品包含三坐标测量机、多功能工业CT测量机、显微镜、三维扫描仪等相关测量产品，产品应用覆盖汽车、模具、机械、电子、半导体元器件、塑胶、航天航空等多个领域，业务覆盖区域为全国。

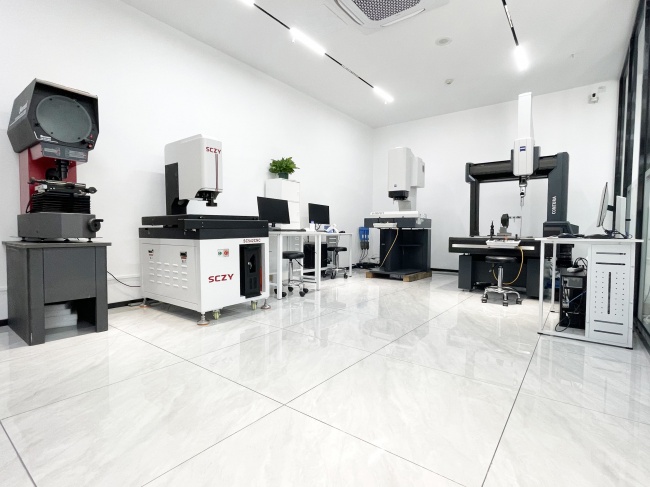

对于有意采购ZEISS MICURA系列产品的半导体元器件厂而言，思诚资源在东莞长安镇设有客户应用服务中心，可就设备选型、应用场景匹配等问题提供沟通渠道。相关信息可通过官方网站www.sczy.com或电子邮箱[email protected]进一步了解。

六、结语

半导体元器件的检测需求正随着制造精度的提升而不断细化，微小结构与高精度测量已成为绕不开的技术课题。ZEISS MICURA系列凭借其在测量精度与传感器配置方面的技术特点，为小微精密零部件测量提供了对应的产品路径。作为蔡司中国区的授权代理商，思诚资源基于代理产品体系与全国业务覆盖能力，为半导体元器件厂等相关行业客户提供设备接洽与应用服务方面的支持。
