干式变压器UL认证“避坑指南”：5085系列和1561标准的核心差异，老工程师都不一定讲得清
一、UL 5085和UL 1561到底是什么关系?
简言之：二者同属UL变压器认证体系，但适用产品类型完全不同。
UL 5085是“低压变压器”标准，基于IEC 61558，适用于控制变压器、小型隔离变压器、PCB安装变压器等。它的容量通常≤10kVA，多用于控制电路、仪器仪表、门禁电源等“小信号”场景。
UL 1561是“干式通用变压器”标准，适用于配电变压器、大功率隔离变压器。容量从10kVA到数MVA，用于工厂配电、生产线供电等“大动力”场景。
核心关系：二者是并列关系，不是包含或替代关系。 一台小控制变压器用UL 1561认证，就像给自行车装卡车发动机——不仅浪费，还过不了温升测试;一台大配电变压器用UL 5085认证，就像给卡车装自行车轮子——根本承受不住负载。选错标准的后果，远比想象中严重。
二、核心差异一览
1. 容量范围
UL 5085：通常≤10kVA
UL 1561：10kVA~数MVA
2. 典型用途
UL 5085：PLC控制变压器、安全隔离变压器、仪器电源
UL 1561：工厂主配电变压器、生产线隔离变压器
3. 温升限值
UL 5085：相对宽松(依具体绝缘等级)
UL 1561：更严格，大功率散热要求高
4. 短路承受能力
UL 5085：仅需验证自身故障保护
UL 1561：必须通过严苛的短路测试，验证承受外部短路电流的能力
5. 适用标准依据
UL 5085：基于IEC 61558
UL 1561：基于ANSI/IEEE C57.12.01等
三、为什么老工程师也容易搞混?
主要因为早期UL 5085曾称为“UL 508”，且部分代理商和检测机构用“低压变压器认证”统称两类产品。久而久之，很多人以为“有UL档案号就行”，却不了解细分标准差异。事实上，UL官网对二者有明确分类(CCN代码不同)，查询档案号时，务必核对CCN类别：
UL 5085的CCN包括XOKV2、XOKV8(控制变压器类)
UL 1561的CCN包括QKSJ、QKSJ7(配电变压器类)
四、选错标准的典型案例
**案例1：出口美国的数控机床配套隔离变压器，容量5kVA，按UL 5085认证。设备到港后海关查验，发现整机功率50kVA，主变压器使用UL 5085档案号，CCN为XOKV2，被判定为“Control Transformer”用于配电，要求整改补测UL 1561，海关扣货罚款，客户交期延误。
**案例2：国内某企业为美国工厂配套1600kVA干式变压器，直接选用UL 1561认证标准。送样后，样品测试不合格，原因是温升测试按UL 5085要求还是UL 1561要求未提前明确——UL 1561要求更高，测试标准没有选对，导致认证失败，重新设计、重新送样，认证成本大幅增加。
教训：选对标准比选对品牌更重要。
五、如何正确选择?
记住“三步定位法”：
第一步：看容量。 ≤10kVA且用于控制电路 → UL 5085;≥10kVA且用于主配电 → UL 1561。
第二步：看用途。 给PLC、触摸屏、传感器供电 → UL 5085;给整条生产线电机供电 → UL 1561。注意，即使容量10kVA但用于配电，也按1561选。
第三步：看认证报告。 要求厂家提供UL档案号，亲自登录UL官网验证，确认CCN和产品描述一致。
六、卓尔凡电源的UL认证服务

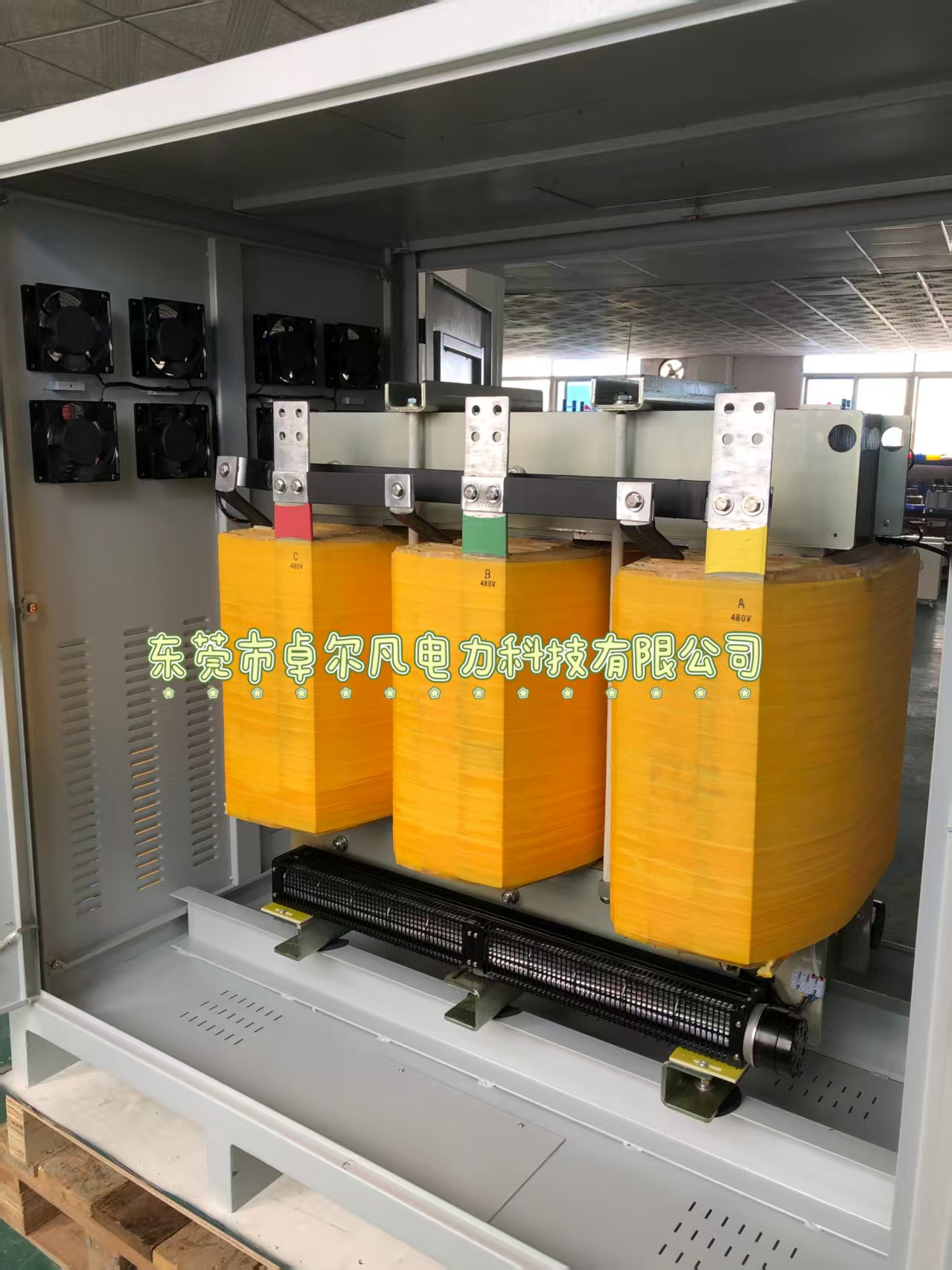

卓尔凡电力科技有限公司深耕UL认证变压器领域多年，拥有UL 5085和UL 1561双标准认证能力。我们可根据设备功率和用途，精准推荐对应认证型号，并提供完整UL档案号供客户查询。所有产品均采用全铜绕组、H级绝缘、真空浸漆工艺，确保通过UL严苛的温升和短路测试。同时，卓尔凡可根据项目需求，提供单相/三相、隔离/自耦、不同防护等级的定制化UL变压器
